Casa P+ M in spate la Ikea

Structura de rezistentă a clădirii se compune din planseul de peste parter si respectiv peretii interiori si exteriori, toate aceste elemente fiind alcätuite din lemn natural ecarisat si piese metalice de îmbinare.

Structura de rezistentă, atât la parter, cât si la mansardã va fi astfel realizatã, ncât să aibă posibilitäti de conlucrare spatială, în scopul preluării în bune conditiuni a incărcărilor din gruparea fundamentală (verticale si orizontale) si acelor seismice, specifice amplasamentului.

Planseul se realizeazã cu grinzi secundare din lemn, 6 x 25 (10 x 25) cm

rezemate pe grinzile principale 15 x 18 cm, plasate pe axele cu stâlpi.

Grinzile secundare sustin podina superioara, realizata tot din lemn.

Intre grinzile secundare se montează distantieri si respectiv contravântuiri

orizontale.

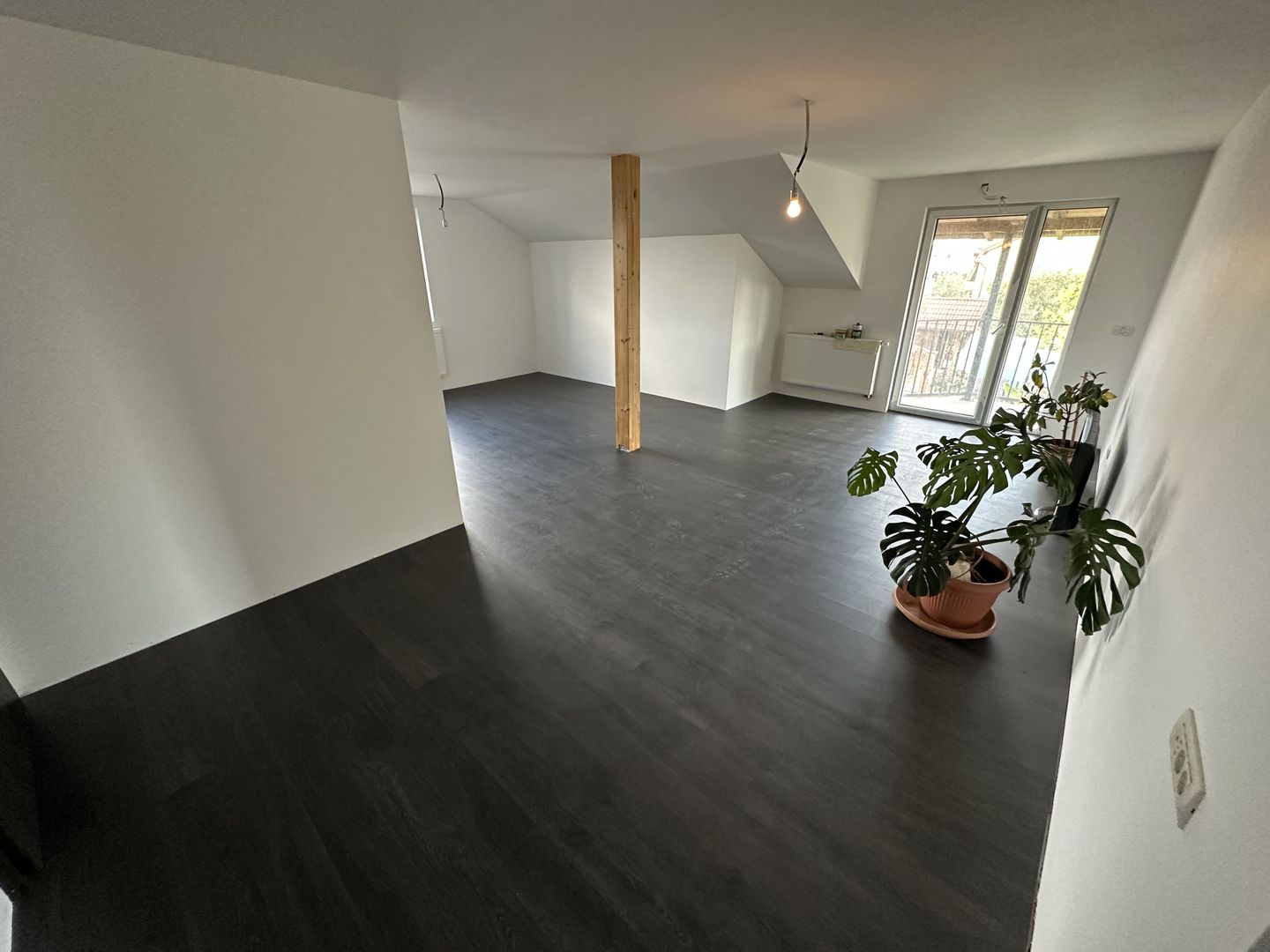

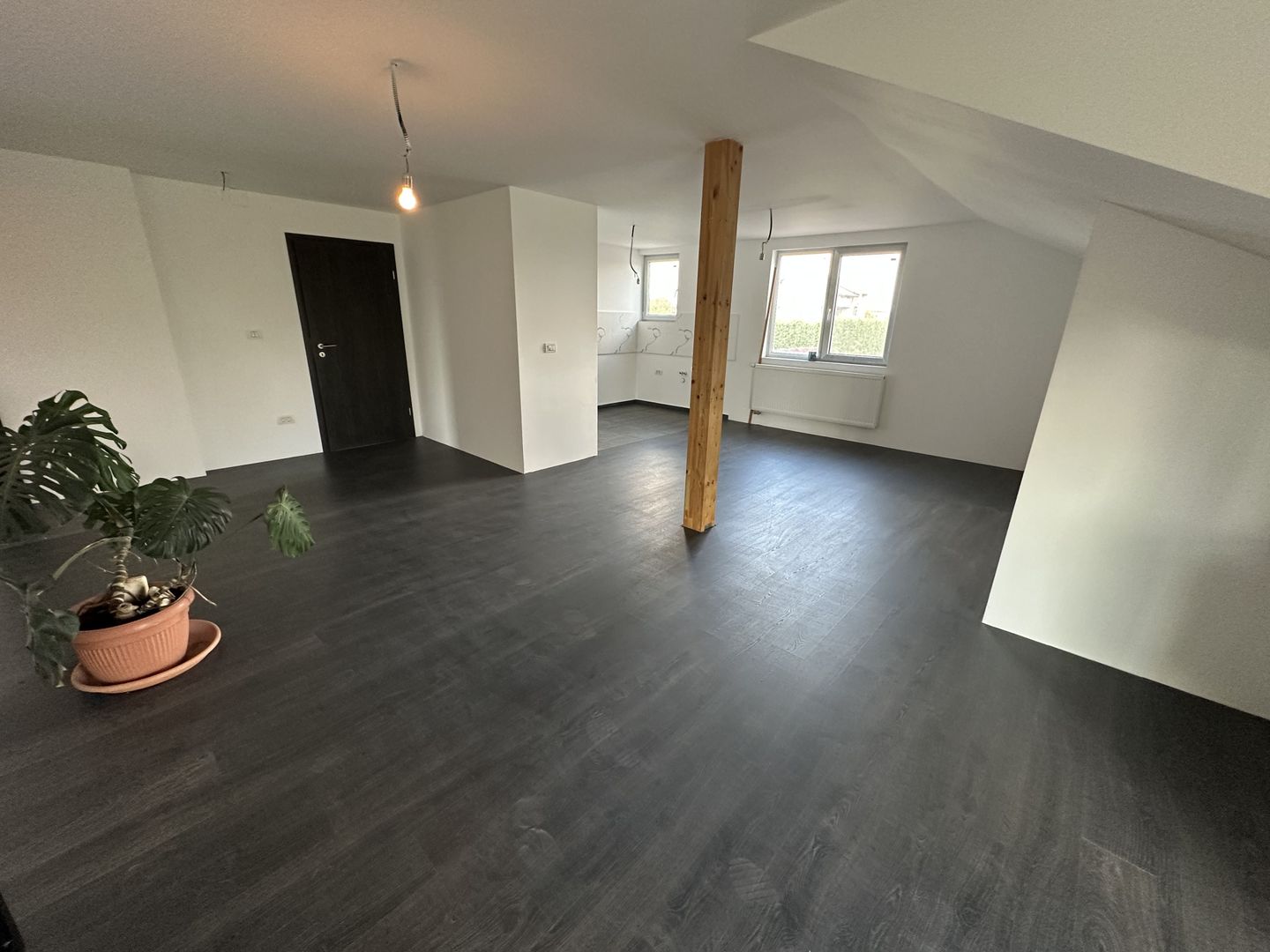

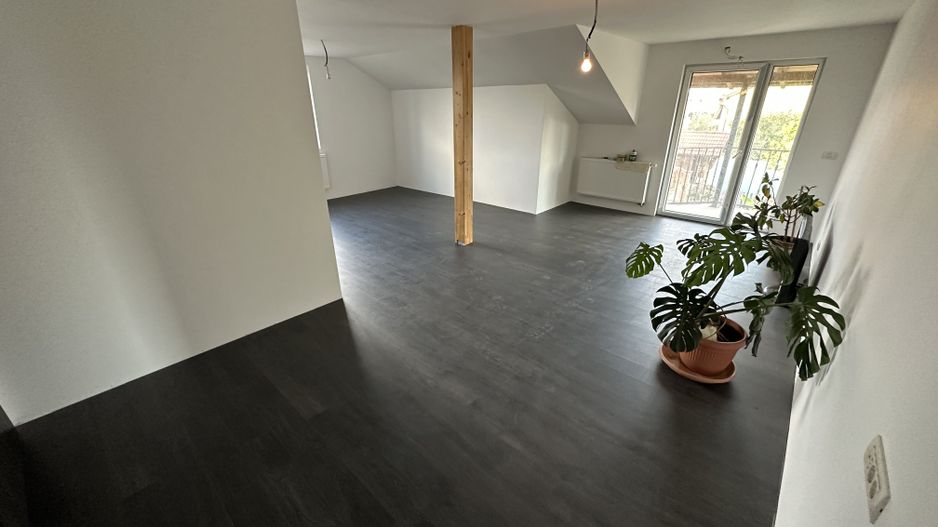

La mansardă, pe o zonă restrânsã, in partea centralã pentru reducerea inaltimii libere, se realizeaza un planseu tot din dulapi de lemn, rezemati pe grinzi, popi si căpriori.

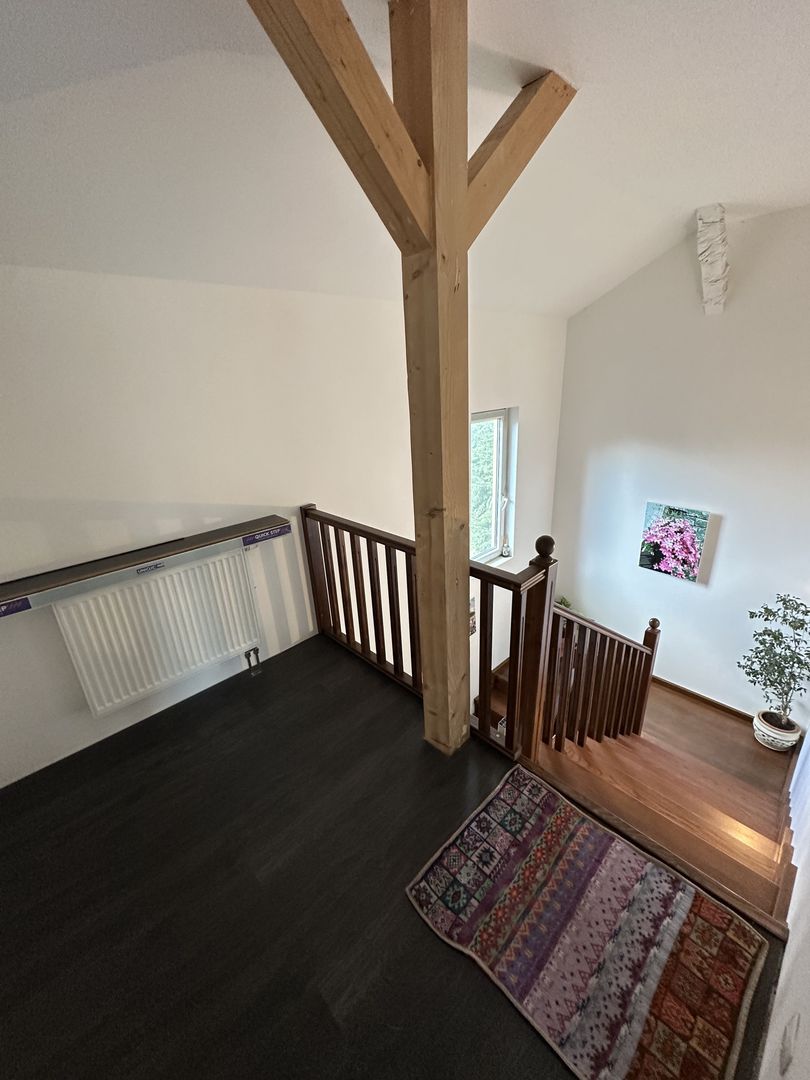

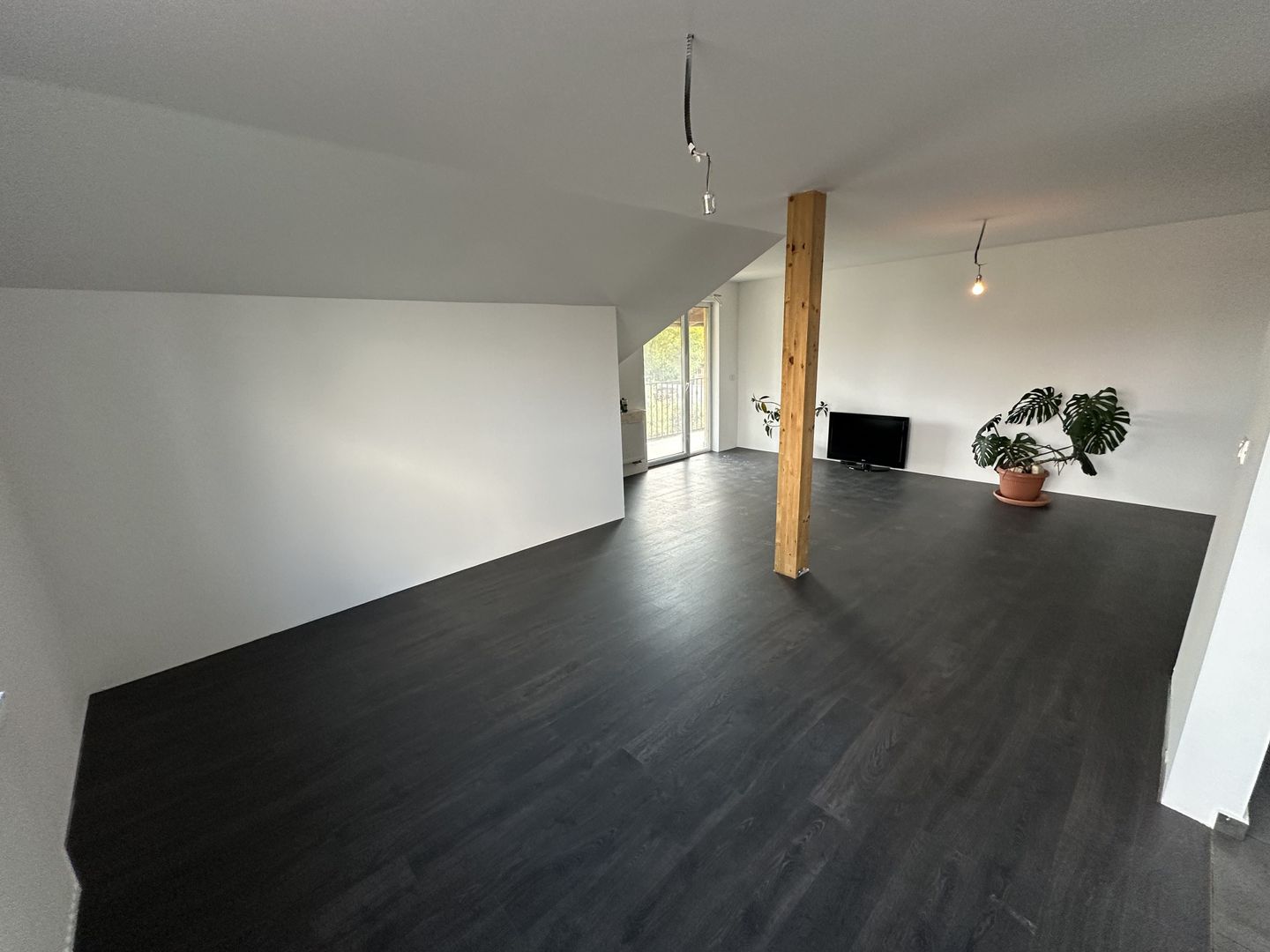

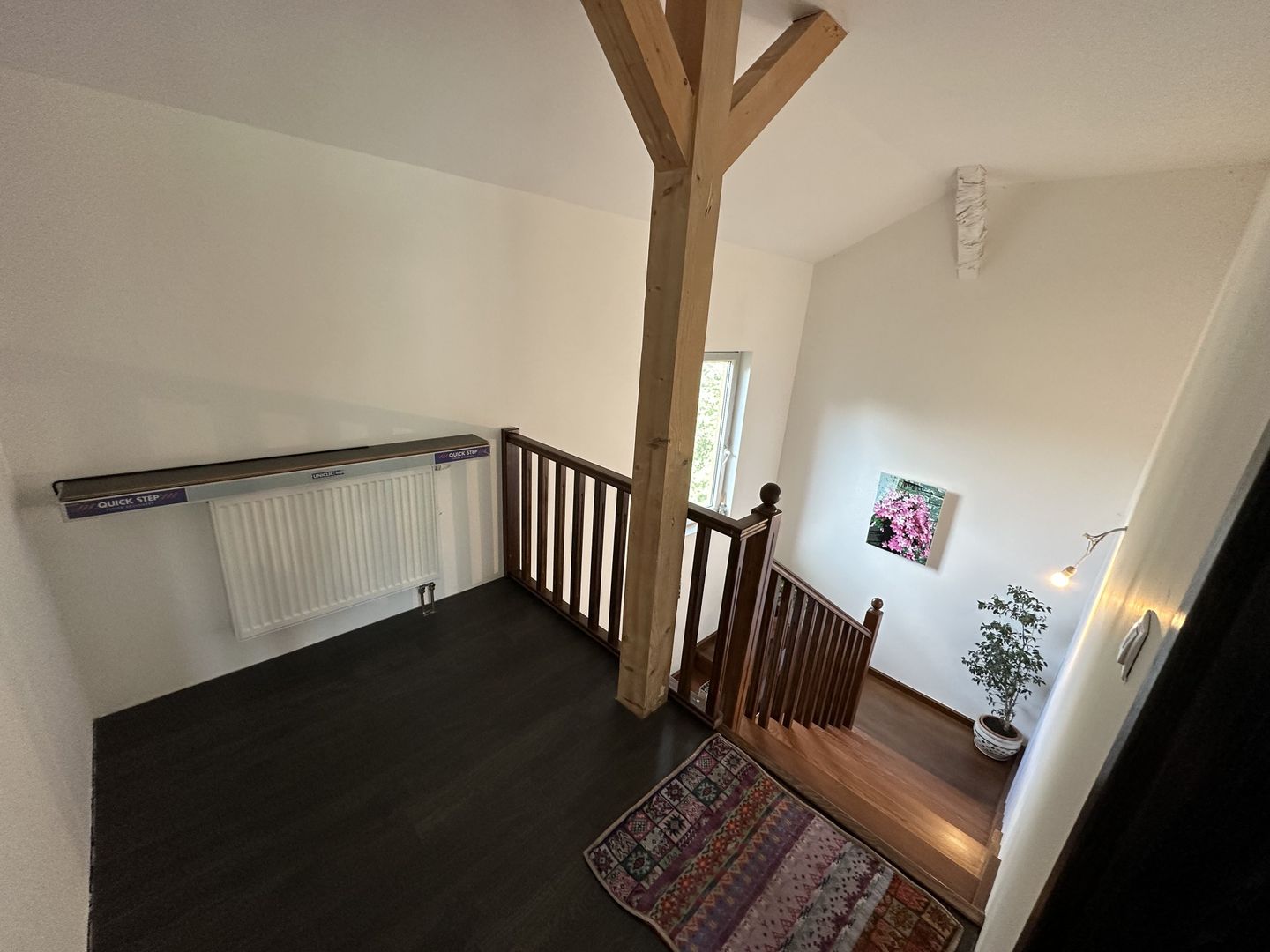

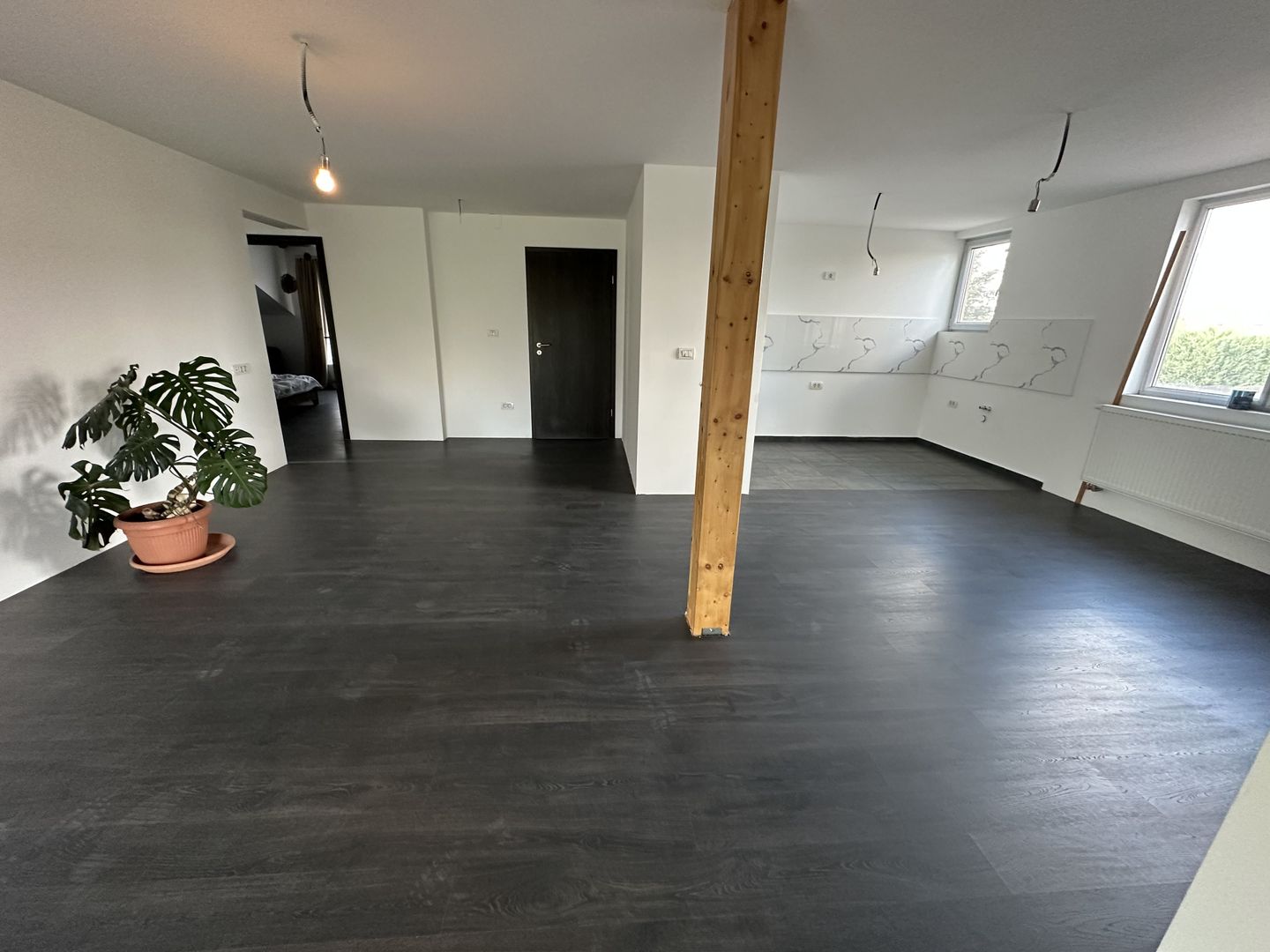

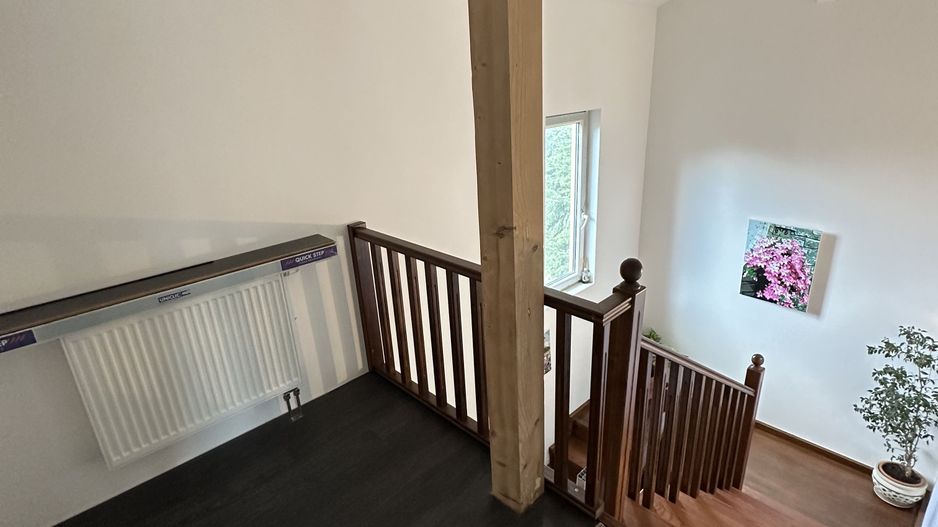

Peretii sunt realizati din stâlpi 15 x 15 cm (15 x 10) cm plasati la cca. 1,0 ÷ 1,30 m distantă si solidarizati cu scândură bătută în cuie pe ambele fete. Scândurile vor fi asezate încrucisat, pe directii

Înclinate, la 45°.

De asemenea, in unele panouri vor fi montate contravântuiri verticale din

lemn.

Toate legäturile dintre elementele din lemn se vor realiza cu piese metalice si

buloane preväzute cu saibe si piulite.

Ancorarea de fundatii se va face prin intermediul talpilor fixate cu buloane

inglobate in centura din beton superioarà.

Fundatiile sunt realizate din beton armat, sub formã de fâgii continue, cu centuri la bazã si la partea superioară. La colturi si intersectii s-au preväzut stâlpisori de legäturà intre cele două centuri.

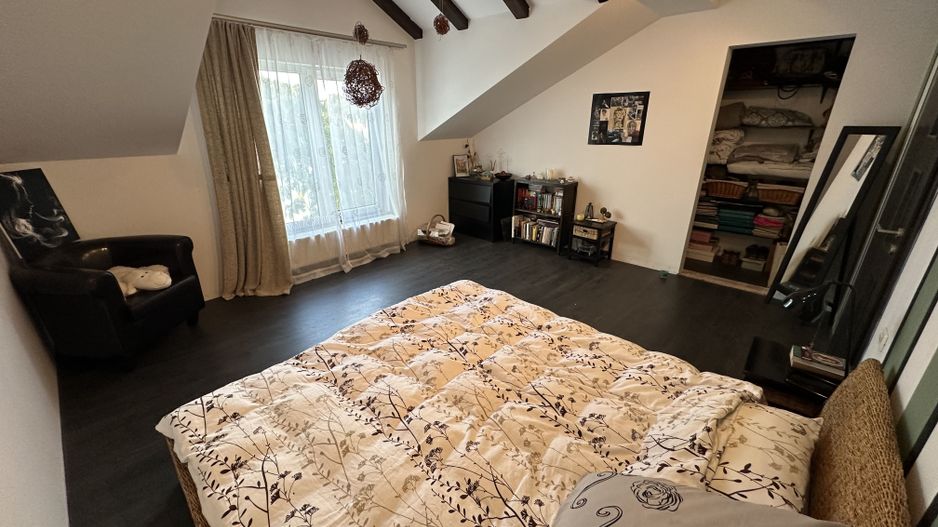

Sarpanta acoperisului se realizeazã cu căpriori si popi de lemn solidarizati cu

contrafise si contravântuiri de lemn.

Invelitoarea se realizeazà din tigla profilată la un rând, asezatã pe sipci fixate

de astereala prinsă in cuie de căpriori.

Proiectarea fundatiilor s-a făcut pe baza studiului geotehnic intocmit de S.C.

GEOSOND S.R.L. proiect nr. 52/2005.

Terenul bun de fundare este alcätuit din praf argilos cafeniu având presiunea

conventionalà de bază P. = 230 kPa.

Adâncimea minimă de fundare recomandată este D, = 1,00 m fată de cota

terenului natural.

Înainte de inceperea săpăturilor se va realiza corelarea cu plangele de arhitectură, in special privind fixarea cotei +0,00 fată de nivelul terenului natural si respectiv definitivarea cotei de fundare si a înaltimii elevatiilor.

2.3. Materialele principale utilizate sunt:

- beton simplu C12/15 - conf. NE012-1999;

- armături pentru beton, OB37, PC52, conform STAS 438/1-89;

- otel laminat, OL37.2k, STAS 500/1,2 - 80;

- electrozi pentru sudură, E44.T, STAS 524/0-85;

- lemn de esentă moale, calitatea II si III, STAS 856-71.
